Felhasználói útmutató a hálózati struktúra feltérképezéssel kapcsolatos adatszolgáltatáshoz

Célunk az elektronikus hírközlőhálózat aggregációs hálózati szakaszok leíró adatainak összegyűjtése, a hálózat lefedettségének és kiterjedésének feltárása, amelynek megléte elengedhetetlen az NGA hálózatok létrehozásához.

A hálózati struktúra feltérképezéshez kért adatok

• Az újgenerációs elérési hálózatok kiépítésének részletes tervezéséhez szükséges távközlési csomópontok listája, a létesítmény földrajzi adatai, a hálózati elemek technológiai adatai és a csomópont kapacitásadatai.
• Az csomópontok közötti összeköttetések azonosítóadatai, az összeköttetés technológiai-, fizikai- és kapacitásadatai.

Az újgenerációs elérési hálózatok kiépítésével kapcsolatos adatok köre

A felmérés célja, hogy meghatározzuk a jelenlegi szélessávú hálózat koordinátahelyes (cím szerinti) hálózati pontjait és hálózati erőforrás kapacitásait.

A felmérés három elkülöníthető adatkörre koncentrál:

• aggregációs hálózati pontok felmérése (mobil technológiák nélkül)
• mobil aggregációs hálózati pontok felmérése (mobil technológiák)
• aggregációs pontok közötti összeköttetések felmérése (szakaszok)

A felmérés adatait táblázatos formában szükséges megadni, mely történhet XLSX illetve CSV formátumban. Ennek megfelelően három különféle táblázat kitöltése szükséges, XLSX esetében három külön munkalapon, CSV esetében három külön állományban.

A kért adatok értelmezése

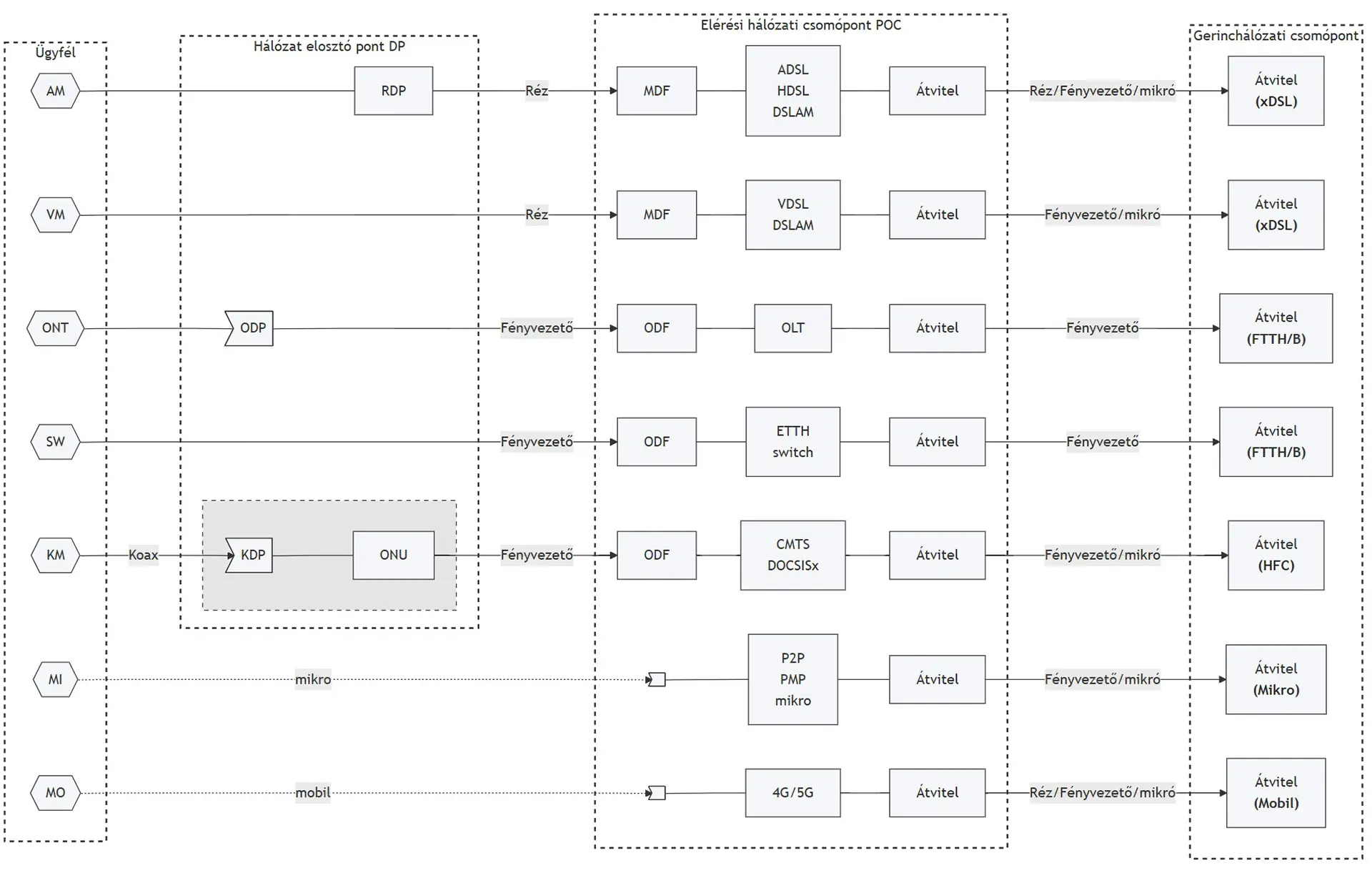

A fentiek szerint kért információk ábra szintű megjelenítése.

Az adattáblák fejléceinek és az adatköröknek a megfeleltetése

Távközlési aggregációs pontok (mobil nélkül)

Általános érvényesítési szabályok

• Igen/nem mezők: Az adattáblában az igen választ 1 értékkel, míg a nemleges választ minden esetben 0 értékkel kell jelölni (üres mező nem fogadható el).
• Számformátum: A darabszám és kapacitás mezőkben kizárólag pozitív egész számok vagy 0 szerepelhetnek.
• Kapacitás adatok: Bármely technológia (pl. OLT, ETTH) esetén, ha a technológia jelen van (1), az összes hozzá tartozó kapacitás adat megadása kötelező. Ha a technológia nincs jelen (0), a kapacitásokat is 0 értékkel kell kitölteni.

1. Azonosító adatok és helyszínek

TelephelyNév

Opcionálisan kitöltendő szöveges mező. Az ellátó elérési hálózati aggregációs pont közismert neve vagy a telephely megneve-zése.

AggregációsPontAzonosító

Kötelezően kitöltendő szöveges mező. Az ellátó elérési hálózati aggregációs pont egyedi, a rendszerben használt azonosítója.

EOVx / EOVy

Kötelező kitölteni a koordinátákat, amennyiben a komplett cím (település, irányítószám, közterület, házszám) nincs megadva. Formá-tuma: szám.

Település / Irányítószám / KözterületNév / KözterületJelleg / Házszám

A telephely pontos címadatai. Az irányítószám formátuma kizárólag négyjegyű szám lehet. A címadatok megadása kötelező, amennyiben a koordináták (EOVx, EOVy) nincsenek kitöltve.

HRSZ

Helyrajzi szám. Opcionálisan kitöltendő szöveges mező.

2. Üzemeltetési és hálózati szerepkör

JelenlegÜzemel

Kötelezően kitöltendő mező. Értéke 1, ha a telephely jelenleg üzemel és használatbavételi engedéllyel rendelkezik, egyébként 0.

TervezésVagyKivitelezésAlatt

Kötelezően kitöltendő mező. Értéke 1, ha a telephely tervezés vagy kivitelezés alatt áll, egyébként 0.

ElőfizetőiAggregációsPont (Distribution Node)

Kötelezően kitöltendő mező. Értéke 1, ha a pont elosztó hálózati kiszolgáló csomópont, egyéb-ként 0.

HozzáférésAggregációsPont (Access Node)

Kötelezően kitöltendő mező. Értéke 1, ha a pont aktív eszközt tartalmazó elérési hálózati kiszolgáló csomópont, egyébként 0.

GerincVagyFelhordóHálózatiAggregációsPont

Kötelezően kitöltendő mező. Az alábbi listából választandó: gerinc, felhordó, mindkettő, nincs (a „nincs” opció akkor választandó, ha nem releváns).

AggregációsPontEgybenTAPis

A GTMR-ben érintett szolgáltatóknak és JPE-knek kötelező. Értéke 1, ha a pont Település Aggregációs Pont is, egyébként 0.

AggregációsPontBázisállomás

Kötelezően kitöltendő mező. Értéke 1, ha a pont bázisállomás, egyébként 0.

OpenAccessKötelezettséggelÉrintett

Kötelezően kitöltendő mező. Értéke 1, ha a pont Open Access kötelezettséggel érintett, egyébként 0.

3. Nagykereskedelem és Megosztás

MilyenJogonCsatlakozikAzAggregációsHálózathoz

Kötelezően kitöltendő, listából választandó: saját tulajdonú vagy üzemeltetésű hálózati hoz-záférés; nagykereskedelmi átengedés

NagykereskedelmiSzolgáltatóMegnevezése

Ha a szolgáltató nagykereskedelmi átengedés keretében csatlakozik, akkor kötelező megadni a nagykereskedelmi szolgáltatást nyújtó tulajdonos nevét.

NagykereskedelmiÁtengedésTípusa

Nagykereskedelmi átengedés esetén kötelező az alábbi listából választani:

• Réz érpáras helyi alhurok teljes vagy részleges átengedése;
• Réz érpáras helyi hurok teljes vagy részleges átengedése;
• Újgenerációs hurok/alhurok átengedése;
• Helyi vagy közeli bitfolyam átengedés;
• Hullámhossz átengedés;
• L2, L2-WAP;
• nincs (a „nincs” opció akkor választandó, ha nem releváns).

NagykereskedelmiHozzáférésselCsatlakozóSzolgáltatókSzáma

Amennyiben van ilyen szolgáltató, a darabszámot kell megadni, egyébként 0.

MásSzolgáltatóJelen

Kötelezően kitöltendő. Értéke 1, ha nagykereskedelmi igénybevevőként más szolgáltató is jelen van, egyébként 0.

AdatszolgáltatóTulajdonos

Kötelezően kitöltendő. Értéke 1, ha az adatszolgáltató a tulajdonos, egyébként 0.

AdatszolgáltatóBérlő

Kötelezően kitöltendő. Értéke 1, ha az adatszolgáltató bérli a telephelyet, egyébként 0.

KitőlBérli

Amennyiben az adatszolgáltató bérlő (AdatszolgáltatóBérlő=1), a bérbeadó cég nevének megadása kötelező.

4. Technológiai jellemzők és kapacitások

A technológiai csoportok (ADSL, VDSL, CMTS, ONU, OLT, ETTH, P2P/P2MP) esetében a „Technológia Jelen” mezők kitöltése minden esetben kötelező. Értéke 1, ha az adott eszköz jelen van a csomóponton, egyébként 0.

A kapacitásra vonatkozó mezők esetében amennyiben a technológia jelen van (…TechnológiaJelen=1), a tényleges kapacitás adatot kell megadni pozitív egész számmal. Amennyiben a technológia nincs jelen (…TechnológiaJelen=0), a kapacitás mezők értéke 0.

ADSLTechnológiaJelen

Kötelezően kitöltendő. Értéke 1, ha az elérési hálózati csomópont ADSL eszközt tartalmaz, egyébként 0.

VDSLTechnológiaJelen

Kötelezően kitöltendő. Értéke 1, ha az elérési hálózati csomópont VDSL eszközt tartalmaz, egyébként 0.

CMTSTechnológiaJelen

Kötelezően kitöltendő. Értéke 1, ha az elérési hálózati csomópont CMTS (Cable Modem Termination System) eszközt tartalmaz, egyébként 0.

CMTSTeljesKapacitás

Amennyiben a technológia jelen van (CMTSTechnológiaJelen=1), a CMTS eszköz ONU oldali teljes port kapacitá-sát kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

CMTSÁtengedettKapacitás

Amennyiben a technológia jelen van (CMTSTechnológiaJelen=1), a CMTS eszköz ONU oldali átengedett port kapacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

CMTSÁtengedettOpenAccess

Amennyiben a technológia jelen van (CMTSTechnológiaJelen=1), a CMTS eszköz ONU oldali átengedett port kapacitásából az Open Access miatt átengedett port kapacitást kell megadni (pozitív egész szám). Amennyiben a technológia nincs je-len, a mezőbe 0-át kell írni.

CMTSSzabadKapacitás

Amennyiben a technológia jelen van (CMTSTechnológiaJelen=1), a CMTS eszköz ONU oldali szabad port kapaci-tását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

ONUTechnológiaJelen

Kötelezően kitöltendő. Értéke 1, ha az elérési hálózati csomópont ONU (Optical Network Unit) eszközt tartalmaz, egyéb-ként 0.

ONUTeljesKapacitás

Amennyiben a technológia jelen van (ONUTechnológiaJelen =1), az ONU eszköz előfizető oldali teljes port kapa-citását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

ONUÁtengedettKapacitás

Amennyiben a technológia jelen van (ONUTechnológiaJelen =1), az ONU eszköz előfizető oldali átengedett port kapacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

ONUÁtengedettOpenAccess

Amennyiben a technológia jelen van (ONUTechnológiaJelen =1), az ONU eszköz előfizető oldali átenge-dett port kapacitásából az Open Access miatt átengedett port kapacitást kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

ONUSzabadKapacitás

Amennyiben a technológia jelen van (ONUTechnológiaJelen =1), az ONU eszköz előfizető oldali szabad port ka-pacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

OLTTechnológiaJelen

Kötelezően kitöltendő. Értéke 1, ha az elérési hálózati csomópont OLT (Optical Line Terminal) eszközt tartalmaz, egyéb-ként 0.

OLTTeljesKapacitás

Amennyiben a technológia jelen van (OLTTechnológiaJelen =1), az OLT eszköz osztó(k) előtti teljes port kapacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

OLTÁtengedettKapacitás

Amennyiben a technológia jelen van (OLTTechnológiaJelen =1), az OLT eszköz osztó(k) előtti átengedett port ka-pacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

OLTÁtengedettOpenAccess

Amennyiben a technológia jelen van (OLTTechnológiaJelen =1), az OLT eszköz osztó(k) előtti átengedett port kapacitásából az Open Access miatt átengedett port kapacitást kell megadni (pozitív egész szám). Amennyiben a technológia nincs je-len, a mezőbe 0-át kell írni.

OLTSzabadKapacitás

Amennyiben a technológia jelen van (OLTTechnológiaJelen =1), az OLT eszköz osztó(k) előtti szabad port kapaci-tását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

ETTHTechnológiaJelen

Kötelezően kitöltendő. Értéke 1, ha az elérési hálózati csomópont ETTH (Ethernet To The Home) eszközt tartalmaz, egyébként 0.

ETTHTeljesKapacitás

Amennyiben a technológia jelen van (ETTHTechnológiaJelen=1), az ETTH eszköz előfizető oldali teljes port kapa-citását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

ETTHÁtengedettKapacitás

Amennyiben a technológia jelen van (ETTHTechnológiaJelen=1), az ETTH eszköz előfizető oldali átengedett port kapacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

ETTHÁtengedettOpenAccess

Amennyiben a technológia jelen van (ETTHTechnológiaJelen=1), az ETTH eszköz előfizető oldali átenge-dett port kapacitásából az Open Access miatt átengedett port kapacitást kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

ETTHSzabadKapacitás

Amennyiben a technológia jelen van (ETTHTechnológiaJelen=1), az ETTH eszköz előfizető oldali szabad port ka-pacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

P2P/P2MPMikroTechnológiaJelen

Kötelezően kitöltendő. Értéke 1, ha az elérési hálózati csomópont P2P/P2MP (Pont-pont vagy Pont-multipont) mikrohullámú eszközt tartalmaz, egyébként 0.

P2P/P2MPMikroTeljesKapacitás

Amennyiben a technológia jelen van (P2P/P2MPMikroTechnológiaJelen=1), a P2P/P2MP mikro eszköz elő-fizető oldali teljes port kapacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

P2P/P2MPMikroÁtengedettKapacitás

Amennyiben a technológia jelen van (P2P/P2MPMikroTechnológiaJelen=1), a P2P/P2MP mikro esz-köz előfizető oldali átengedett port kapacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

P2P/P2MPMikroÁtengedettOpenAccess

Amennyiben a technológia jelen van (P2P/P2MPMikroTechnológiaJelen=1), a P2P/P2MP mikro esz-köz előfizető oldali átengedett port kapacitásából az Open Access miatt átengedett port kapacitást kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

P2P/P2MPMikroSzabadKapacitás

Amennyiben a technológia jelen van (P2P/P2MPMikroTechnológiaJelen=1), a P2P/P2MP mikro eszköz elő-fizető oldali szabad port kapacitását kell megadni (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

Távközlési aggregációs pontok (mobil)

Általános érvényesítési szabályok:

• Igen/nem mezők: Az adattáblában az igen választ 1 értékkel, míg a nemleges választ minden esetben 0 értékkel kell jelölni (üres mező nem fogadható el).
• Számformátum: A darabszám és kapacitás mezőkben kizárólag pozitív egész számok vagy 0 szerepelhetnek.
• Kapacitás adatok: Bármely technológia (pl. OLT, ETTH) esetén, ha a technológia jelen van (1), az összes hozzá tartozó kapacitás adat megadása kötelező. Ha a technológia nincs jelen (0), a kapacitásokat is 0 értékkel kell kitölteni.

1. Azonosító adatok és helyszínek

TelephelyNév

Opcionálisan kitöltendő szöveges mező. Az ellátó elérési hálózati aggregációs pont közismert neve vagy a telephely megneve-zése.

AggregációsPontAzonosító

Kötelezően kitöltendő szöveges mező. Az ellátó elérési hálózati aggregációs pont egyedi, a rendszerben használt azonosítója.

EOVx / EOVy

Kötelező kitölteni a koordinátákat, amennyiben a komplett cím (település, irányítószám, közterület, házszám) nincs megadva. Formá-tuma: szám.

Település / Irányítószám / KözterületNév / KözterületJelleg / Házszám

A telephely pontos címadatai. Az irányítószám formátuma kizárólag négyjegyű szám lehet. A címadatok megadása kötelező, amennyiben a koordináták (EOVx, EOVy) nincsenek kitöltve.

HRSZ

Helyrajzi szám. Opcionálisan kitöltendő szöveges mező.

2. Üzemeltetési és hálózati szerepkör

JelenlegÜzemel

Kötelezően kitöltendő mező. Értéke 1, ha a telephely jelenleg üzemel és használatbavételi engedéllyel rendelkezik, egyébként 0.

TervezésVagyKivitelezésAlatt

Kötelezően kitöltendő mező. Értéke 1, ha a telephely tervezés vagy kivitelezés alatt áll, egyébként 0.

ElőfizetőiAggregációsPont (Distribution Node)

Kötelezően kitöltendő mező. Értéke 1, ha a pont elosztó hálózati kiszolgáló csomópont, egyéb-ként 0.

HozzáférésAggregációsPont (Access Node)

Kötelezően kitöltendő mező. Értéke 1, ha a pont aktív eszközt tartalmazó elérési hálózati kiszolgáló csomópont, egyébként 0.

GerincVagyFelhordóHálózatiAggregációsPont

Kötelezően kitöltendő mező. Az alábbi listából választandó: gerinc, felhordó, mindkettő, nincs (a „nincs” opció akkor választandó, ha nem releváns).

AggregációsPontEgybenTAPis

A GTMR-ben érintett szolgáltatóknak és JPE-knek kötelező. Értéke 1, ha a pont Település Aggregációs Pont is, egyébként 0.

AggregációsPontBázisállomás

Kötelezően kitöltendő mező. Értéke 1, ha a pont bázisállomás, egyébként 0.

OpenAccessKötelezettséggelÉrintett

Kötelezően kitöltendő mező. Értéke 1, ha a pont Open Access kötelezettséggel érintett, egyébként 0.

3. Nagykereskedelem és Megosztás

MilyenJogonCsatlakozikAzAggregációsHálózathoz

Kötelezően kitöltendő, listából választandó:

• saját tulajdonú vagy üzemeltetésű hálózati hozzáférés
• nagykereskedelmi átengedés

NagykereskedelmiSzolgáltatóMegnevezése

Ha a szolgáltató nagykereskedelmi átengedés keretében csatlakozik, akkor kötelező megadni a nagykereskedelmi szolgáltatást nyújtó tulajdonos nevét.

NagykereskedelmiÁtengedésTípusa

Nagykereskedelmi átengedés esetén kötelező az alábbi listából választani:

• Réz érpáras helyi alhurok teljes vagy részleges átengedése
• Réz érpáras helyi hurok teljes vagy részleges átengedése
• Újgenerációs hurok/alhurok átengedése
• Helyi vagy közeli bitfolyam átengedés
• Hullámhossz átengedés
• L2, L2-WAP
• nincs (a „nincs” opció akkor választandó, ha nem releváns)

NagykereskedelmiHozzáférésselCsatlakozóSzolgáltatókSzáma

Amennyiben van ilyen szolgáltató, a darabszámot kell megadni, egyébként 0.

MásSzolgáltatóJelen

Kötelezően kitöltendő. Értéke 1, ha nagykereskedelmi igénybevevőként más szolgáltató is jelen van, egyébként 0.

AdatszolgáltatóTulajdonos

Kötelezően kitöltendő. Értéke 1, ha az adatszolgáltató a tulajdonos, egyébként 0.

AdatszolgáltatóBérlő

Kötelezően kitöltendő. Értéke 1, ha az adatszolgáltató bérli a telephelyet, egyébként 0.

KitőlBérli

Amennyiben az adatszolgáltató bérlő (AdatszolgáltatóBérlő=1), a bérbeadó cég nevének megadása kötelező.

4. Mobil technológiai jellemzők és kapacitások

A mobil technológiai csoportok (2G, 4G, 5G) esetében a „Technológia Jelen” mező, valamint a kapcsolódó kapacitás mező kitöltése minden esetben kötelező.

2GMobilTechnológiaJelen

Értéke 1, ha a csomópont 2. generációs mobil eszközt tartalmaz, egyébként 0.

2GMobilTeljesFrekvenciaKapacitás

Értéke minden esetben kötelezően 0, mivel a GPRS/EDGE adatkapcsolat nem releváns. (csak kompatibilitás miatti mező).

4GMobilTechnológiaJelen

Értéke 1, ha az adott generációs bázisállomás eszköz jelen van, egyébként 0.

4GMobilTeljesFrekvenciaKapacitás

Amennyiben a technológia jelen van (4GMobilTechnológiaJelen=1), a bázisállomás kisugárzott frekvencián mért teljes kapacitását kell megadni Mbps-ban (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

5GMobilTechnológiaJelen

Értéke 1, ha az adott generációs bázisállomás eszköz jelen van, egyébként 0.

5GMobilTeljesFrekvenciaKapacitás

Amennyiben a technológia jelen van (5GMobilTechnológiaJelen=1), a bázisállomás kisugárzott frekvencián mért teljes kapacitását kell megadni Mbps-ban (pozitív egész szám). Amennyiben a technológia nincs jelen, a mezőbe 0-át kell írni.

Távközlési szakaszok

Általános érvényesítési szabályok:

Számformátum

Ahol "szám" a megadott formátum, ott kizárólag egész számok használhatók (tizedesjegyek nélkül).

Nincs üres cella

A korábbi gyakorlattal ellentétben a nem használt technológiai mezőket nem szabad üresen hagyni, azokba 0-át kell írni.

Logikai összefüggés

Ha egy fő jellemző (pl. OptikaiSzálDb vagy CsőszámDb) értéke 0, az összes hozzá tartozó részletező/szabad kapacitás mezőnek is 0-nak kell lennie.

Azonosítók integritása

A szakaszok végpontjainak azonosítóit (AggregációsPontAzon1 és 2) pontosan úgy kell megadni, ahogy azok a csomó-ponti munkalapokon szerepelnek.

1. Azonosító adatok és helyszínek

TelephelyNév1

Opcionálisan kitöltendő szöveges mező. A kiinduló ellátó hálózati aggregációs pont közismert nevét vagy a telephely megnevezését kell itt megadni.

AggregációsPontAzon1

Kötelezően kitöltendő szöveges mező. A kiinduló aggregációs pont egyedi, a rendszerben használt azonosítóját kell ide írni.

TelephelyNév2

Opcionálisan kitöltendő szöveges mező. A beérkező (cél) ellátó hálózati aggregációs pont nevét vagy a telephely megnevezését kell megadni.

AggregációsPontAzon2

Kötelezően kitöltendő szöveges mező. A beérkező aggregációs pont egyedi azonosítóját kell megadni.

2. Fizikai paraméterek

TénylegesNyomvonalHossz

Kötelezően kitöltendő mező. A két csomópont közötti nyomvonal tényleges hossza méterben. Kizárólag pozitív egész szám adható meg, amelynek értéke mindig nagyobb, mint 0.

ÁtviteliKözegTípusa

Kötelezően kitöltendő mező. Az alábbi listából kell választani a szakaszra jellemző technológiát: koax, réz, optika, vezeték nélküli

3. Technológiai részletek (Az alábbi mezőket minden esetben ki kell kitölteni, ha az alkalmazott technológia nem releváns az adott szakaszon, akkor 0-át kell írni)

$1

3. Technológiai részletek

(Az alábbi mezőket minden esetben ki kell kitölteni, ha az alkalmazott technológia nem releváns az adott szakaszon, akkor 0-át kell írni)

Optikai hálózat:

OptikaiSzálDb

A szakaszon kiépített összes optikai szál száma. Ha nincs optikai technológia, értéke 0.

ÁtengedettOptikaiSzálDb

Más szolgáltató részére átengedett szálak száma. Ha az OptikaiSzálDb=0, akkor 0-át kell írni.

ÁtengedettbőlOpenAccessOptikaiSzálDb

Az Open Access (nyílt hozzáférés) kötelezettség miatt átengedett szálak száma. Ha az Optikai-SzálDb=0, akkor 0-át kell írni.

ÁllamiTartalékOptikaiSzálDb

Az állami tartalék céljára fenntartott szálak darabszáma. Ha az OptikaiSzálDb=0, akkor 0-át kell írni.

SzabadOptikaiSzálDb

A szakasz még szabadon felhasználható optikai szálainak száma. Ha az OptikaiSzálDb=0, akkor 0-át kell írni.

Vezeték nélküli és mobil technológia:

MikrohullámSávszélKapacitásMbps

A mikrohullámú szakaszon elérhető teljes kapacitás Mbps-ban. Ha nem releváns, értéke 0

MikrohullámSávszélSzabadKapacitásMbps

A még szabadon mikrohullámú kapacitás Mbps-ban. Pozitív egész szám vagy, ha a Mikrohullám-SávszélKapacitásMbps=0, akkor 0-át kell írni.

MobilKapacitásMbps

A szakasz mobil technológia által biztosított átviteli kapacitása Mbps-ban. Pozitív egész szám vagy, ha nem releváns, értéke 0.

4. Alépítményre vonatkozó adatok

AlépítményTípusa

Kötelezően kitöltendő mező. A szakasz fizikai elhelyezkedését határozza meg. Választható opciók: csőnyilás, védőcső nélküli, oszlopsor, nincs

CsőszámDb

GTMR kötelezett szolgáltatóknak kötelező kitölteni. A szakasz nyomvonalán jelen lévő összes cső darabszáma (pozitív egész szám) vagy 0, ha nem releváns.

SzabadEgyébCsőszámDb

A szakasz nyomvonalán rendelkezésre álló, még szabadon használható csövek száma (pozitív egész szám) vagy 0, ha nem releváns.

5. Megosztás és Hozzáférés

VaneKözösVagyBéreltEszközhálózat

Kötelezően kitöltendő mező. Értéke 1, ha a szakasz meg van osztva más szolgáltatóval, és 0, ha nincs.

MegosztásTípusa

Kötelező választani a listából: open access célból, kereskedelmi célból, mindkettő, nincs.

SötétszálÁtengedésMegvalósul

Kötelező kitölteni. Értéke 1, ha történik sötétszál átengedés, egyébként 0.

OszlopsorÁtengedésMegvalósul

Kötelező kitölteni. Értéke 1, ha az oszlopsor átengedése megvalósul, egyébként 0.

VezetéknélküliSávszélességKapacitásÁtengedésreKerül

Kötelező kitölteni. Értéke 1, ha vezeték nélküli kapacitás átengedése történik, egyéb-ként 0.

Távközlési aggregációs pontokhoz kapcsolható aktív elérési hálózati eszköz típus és kapacitás meghatározásai

ADSL/HDSL DSLAM

A település egy vagy több pontján, illetve a településrész központjában lévő épületben vagy konténerben elhelyezett, szimmetrikus kábelekre telepített, ADSL/HDSL típusú előfizetői multiplex. Az aggregáló hálózat kiinduló csatlakozási pontja, az előfizető szimmetrikus rézhálózat területi gyűjtő pontja. Jellemző adat az előfizető oldali port kapacitása.

VDSL DSLAM

A település egy vagy több pontján, illetve a településrész központjában lévő épületben, konténerben, kültéri szekrényben elhe-lyezett, szimmetrikus kábelekre telepített VDSL típusú előfizetői multiplex. Az aggregáló hálózat kiinduló csatlakozási pontja, az előfizető szimmetrikus rézhálózat területi gyűjtő pontja. Jellemző adat az előfizető oldali port kapacitása.

CMTS

A település vagy településrész központjában lévő épületben vagy konténerben elhelyezett, a kábelnet hálózatra telepített digitális át-viteli rendszer (DOCSISx.) központi eszköze. Az aggregáló hálózat kiinduló csatlakozó pontja, a kábelnet fényvezető elosztó hálózat területi gyűjtő pontja. Jellemző adat az ONU oldali port kapacitása.

ONU (koax)

A kábelnet fényvezető elosztó hálózat mentén épületben vagy kültéren (oszlopon), a fényvezető kábel végződtető pontján az elosztó koaxiális hálózat kiinduló pontján elhelyezett eszköz. Jellemző adat az előfizető oldali port kapacitása.

OLT

A PON hálózatok központi berendezése, a település vagy településrész központjában lévő épületben vagy konténerben elhelyezett eszköz. Az aggregáló hálózat kiinduló csatlakozási pontja, a PON hálózatok területi gyűjtőpontja. Jellemző adat az osztó(k) előtti port kapaci-tása.

ETTH központi switch

Az Ethernet hálózatok központi eszköze, a település vagy településrész központjában lévő épületben vagy konténerben elhelyezett eszköz. Az aggregáló hálózat kiinduló csatlakozási pontja, az Ethernet fényvezető hálózatok területi gyűjtőpontja. Jellemző adat az előfizető oldali port kapacitása (FTTB megoldások esetén az ügyfél oldali felmérés az 1.1 pontban megadottak szerint történik).

P2P/P2MP mikro

Engedélyezett frekvencia sávval rendelkező pont-pont vagy pont-több pontos mikrohullámú átviteli rendszer, központi állomás eszközeinek helye az aggregáló hálózat kiinduló pontja. Jellemző adat az előfizető oldali port kapacitása.

2G/4G/5G

A 2. vagy 4. vagy 5. generációs mobil bázisállomás eszközeinek telephelye az aggregáló hálózat kiinduló pontja. Jellemző adat a bázisállomás kisugárzott frekvenciáján mért kapacitása.
